不同類型真空泵軸承的結構特點對比

真空泵作為獲取真空環境的核心設備，其軸承結構直接決定了設備的極限真空度、運行穩定性及適用場景。從傳統油封式真空泵到前沿的磁懸浮分子泵，軸承設計理念經歷了從機械支撐到“零接觸”運行的跨越。真空泵軸承廠家洛陽眾悅精密軸承從工程應用視角，對比油封式、干式螺桿、渦輪分子泵三類主流真空泵軸承的結構特性，揭示其技術路線差異與場景適配邏輯。

一、油封式真空泵軸承：機械潤滑體系的經典實踐

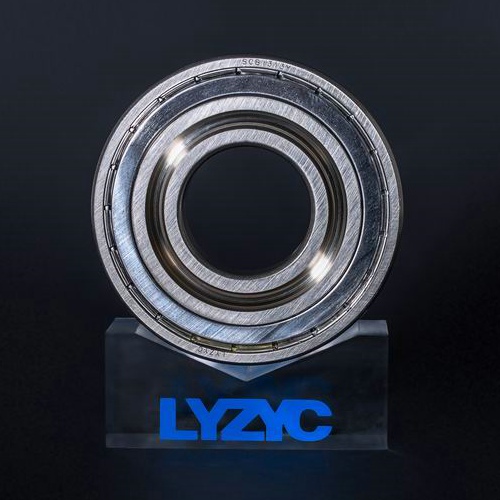

油封式真空泵軸承以滾動軸承為主導，其結構設計充分體現了“潤滑-密封-散熱”的工程平衡。軸承通常采用深溝球軸承或圓柱滾子軸承，內嵌于泵體曲軸箱內，通過飛濺潤滑或強制供油系統形成油膜。這種設計的核心優勢在于：

潤滑與冷卻一體化：真空泵油同時承擔潤滑與密封介質角色，油膜可填充滾道間隙，降低摩擦系數至0.003級別，并通過循環系統將軸承運行溫度控制在60-80℃區間。

經濟性與可靠性平衡：標準化軸承組件使設備成本可控，而油封結構可有效阻隔外界污染物，典型應用如工業粗真空獲取（103-10?1 Pa）。

然而，油潤滑體系也帶來固有局限：油蒸汽返流可能污染高真空腔體，且需定期換油維護。部分機型通過改進迷宮密封與油霧分離器緩解此問題，但無法徹底消除油介質帶來的工藝風險。

二、干式螺桿真空泵軸承：無油化設計的突破

干式螺桿泵軸承需在無潤滑介質條件下實現高速旋轉，其結構設計聚焦于“自潤滑”與“耐磨損”兩大命題。典型特征包括：

材料革新：軸承滾道及滾動體采用氮化硅陶瓷（Si?N?）或碳化鎢（WC）材料，硬度達HRA90以上，配合DLC（類金剛石）涂層，使摩擦系數降低至0.001，顯著延長干運行壽命。

密封強化：雙端面機械密封與軸承一體化設計，通過氮氣吹掃形成正壓隔離，避免工藝氣體侵入軸承區域，適配半導體、鋰電等潔凈度要求嚴苛的領域。

預緊力優化：采用彈簧或液壓預緊系統，將軸承游隙控制在-2μm至+5μm范圍，抑制螺桿轉子熱膨脹引發的軸向竄動。

此類設計使干式泵可直排大氣至10?2 Pa真空，但陶瓷軸承的脆性使抗沖擊性能受限，需通過有限元分析優化滾道曲率半徑，避免應力集中。

三、渦輪分子泵軸承：高速旋轉的極限挑戰

渦輪分子泵軸承需在3萬-9萬rpm工況下保持納米級旋轉精度，其結構設計代表真空技術的前沿：

角接觸軸承陣列：采用背對背或面對面配置的角接觸球軸承，通過預緊力調整接觸角（通常15°-25°），平衡軸向與徑向載荷，確保轉子系統動態穩定性。

磁懸浮技術突破：高端機型引入主動磁懸浮軸承，通過電磁力實現“零接觸”運行，徹底消除機械摩擦，理論壽命可達10萬小時，但需配備復雜的位置傳感器與控制系統。

熱管理集成：軸承座內置熱管或半導體制冷片，將工作溫度波動控制在±0.5℃，避免熱變形導致的轉子-定子間隙變化。

磁懸浮軸承雖將極限真空推至10?? Pa量級，但高昂成本與系統復雜性使其主要應用于科研及高端制造領域。

四、結構差異背后的場景邏輯

三類軸承的技術路線分化，本質是不同工況需求驅動的權衡結果：

成本敏感型場景：油封式軸承以經濟性換取中低真空性能，適用于初加工、包裝等通用領域。

潔凈度優先場景：干式軸承通過無油設計避免工藝污染，成為半導體、醫藥行業的標配。

極限性能場景：渦輪分子泵軸承以復雜結構追求真空深度，服務于粒子加速器、表面分析等科研。

真空泵軸承的結構演進，是材料科學、摩擦學與控制技術的交叉創新。從油潤滑到磁懸浮，從機械接觸到“零磨損”運行，每一次技術跨越都拓展了真空技術的邊界。工程師在選型時，需綜合評估真空度、潔凈度、能耗與全生命周期成本，方能在機械設計的“不可能三角”中找到優解。隨著碳化硅軸承、自修復涂層等新材料的商業化，真空泵軸承的結構仍將持續深化。
